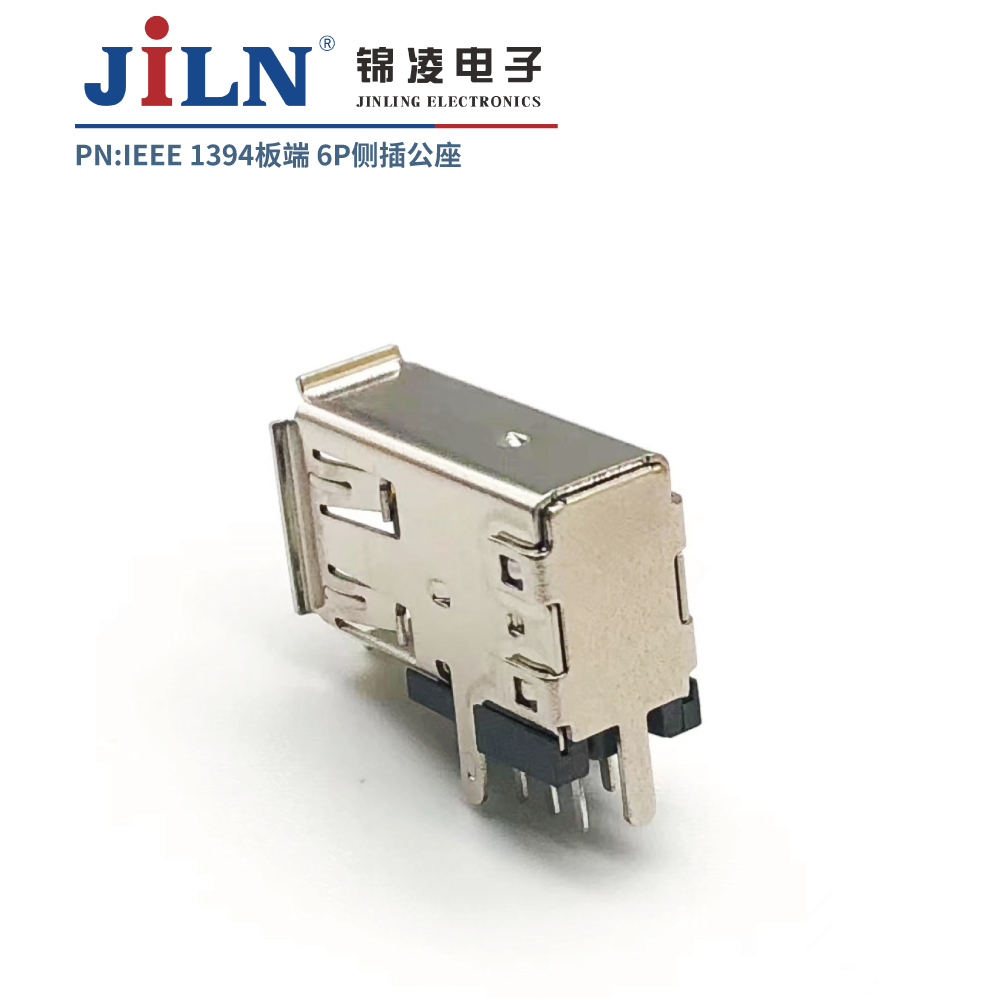

1394連接器/板端/6P/90°側插/公座
料號 | 6312M-06DXXMA0X |
系列 | IEEE1394連接器 |
位數 | 6Pin |
間距 | 2.0mm |
額定電流 | 1.5A |
額定電壓 | 40V AC |
安裝方式 | 90°插板 |
IEEE1394連接器
IEEE1394接口是蘋果公司開發的串行標準,又稱火線接口(firewire)。IEEE1394支持外設熱插拔,可為外設提供電源,省去了外設自帶的電源,能連接多個不同設備,支持同步數據傳輸。
IEEE1394分為兩種傳輸方式:Backplane模式和Cable模式。Backplane模式最小的速率也比USB 1.1最高速率高,分別為12.5Mbps、25Mbps、50Mbps,可以用于多數的高帶寬應用。Cable模式是速度非??斓哪J?,分為100Mbps、200Mbps和400Mbps幾種 [1] 。
IEEE1394連接線:
1394b是1394技術的升級版本,是僅有的專門針對多媒體--視頻、音頻、控制及計算機而設計的家庭網絡標準。它通過低成本、安全的CAT5(五類)實現了高性能家庭網絡。1394a自1995年就開始提供產品,1394b是1394a技術的向下兼容性擴展。1394b能提供800Mbps或更高的傳輸速度。
相比于USB接口,早期在USB1.1時代,1394a接口在速度上占據了很大的優勢,在USB2.0推出后,1394a接口在速度上的優勢不再那么明顯。同時絕對多數主流的計算機并沒有配置1394接口,要使用必須要購買相關的接口卡,增加額外的開支。單純1394接口的外置式光儲基本很少,大多都是同時帶有1394和USB接口的多接口產品,使用更為靈活方便。
IEEE 1394的原來設計,系以其高速傳輸率,容許用戶在電腦上直接通過IEEE 1394介面來編輯電子影像檔案,以節省硬盤空間。在未有IEEE 1394以前,編輯電子影像必須利用特殊硬件,把影片下載到硬盤上進行編輯。隨著硬盤空間越來越便宜,高速的IEEE 1394反而取代了USB 2.0成為了外接電腦硬碟的最佳接口。但USB的發展從未停歇,超高速USB已經超越了IEEE-1394b的3.2Gbit/s總線速度。
1394A所能支持理論上最長的線長度為4.5米,標準正常傳輸速率為100Mbps,并且支持多達63個設備。
通信協議
它具有三層協議層,分別為:事務層、物理層、鏈路數據層。其中,事務層只支持異步傳輸,同步傳輸是由鏈路層提供
特征
IEEE 1394繼承了成熟的SCSI指令體系,因此傳輸?shù)姆€(wěn)定度和效率都相當?shù)馗?。和USB2.0相比,對于cpu的負擔也較低;雖然IEEE 1394A的帳面上的最高值低于USB2.0,但是實際上的傳輸速度勝過USB2.0。因此被使用在各種需要高速穩定傳輸數據的接口上。因為商目標關系同時有著FireWire、i.Link、DV端子等多種名字。
FireWire原本是蘋果公司開發時的代稱,在2002年5月29日,當時的蘋果電腦正式于IEEE 1394的推廣團體“1394 Trade Association”發表,將屬于蘋果的商標“FireWire”作為IEEE 1394的統一品牌;另外sony則是在蘋果將FireWire作為統一的品牌之前,就在自己公司的數字影音、相機產品上搭載了IEEE 1394接口,并且命名為“i.Link”,并且注冊為其商標。

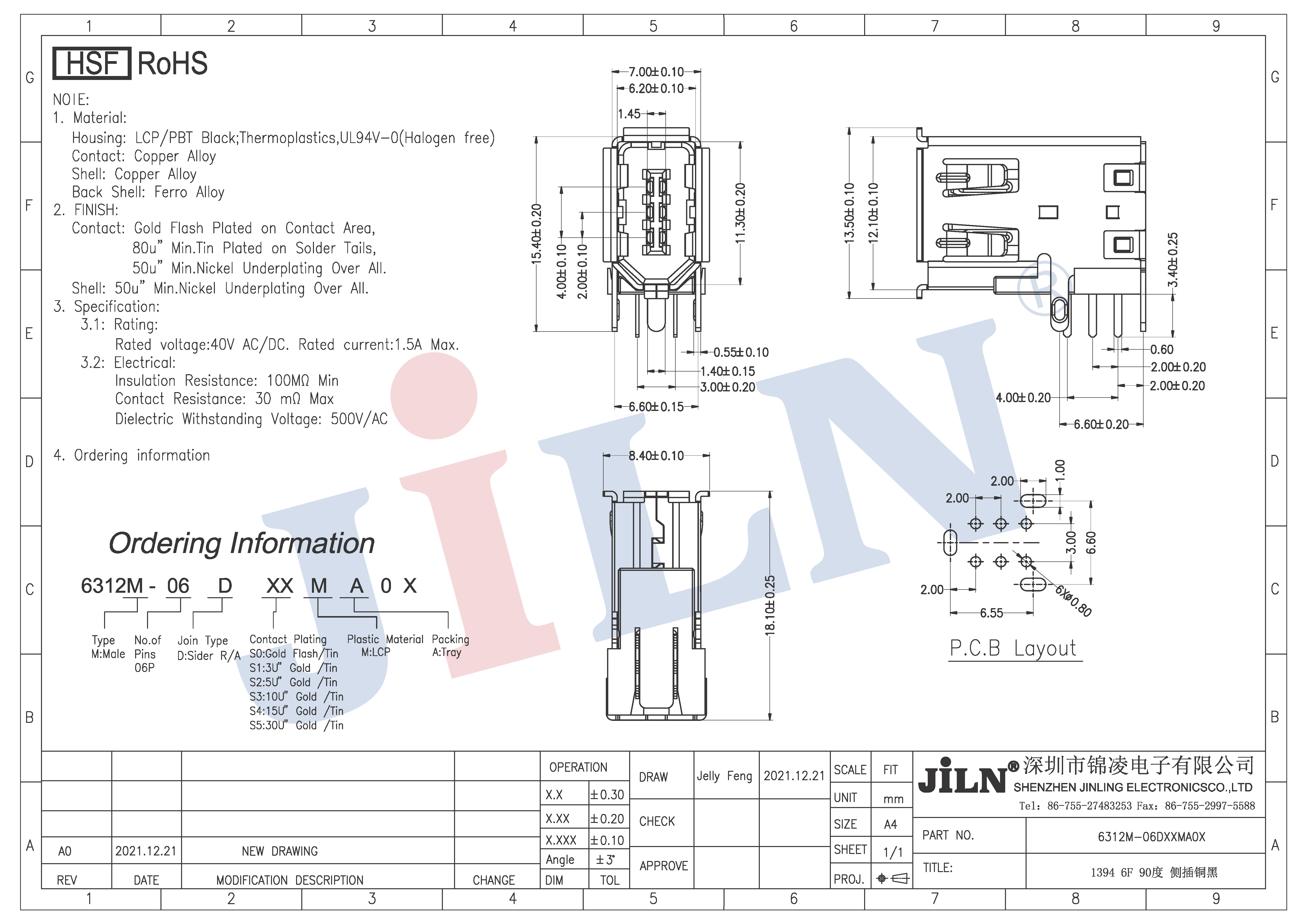

規格參數
料號 | 6312M-06DXXMA0X |
系列 | IEEE 1394連接器 |
位數 | 6Pin |
間距 | 2.0mm |
類別 | 公座 |
安裝方式 | 90°插板 |
材料/電氣參數
額定電流 | 1.5A |
額定電壓 | 40V AC/DC RMS |
耐壓 | 500V AC 60秒 |
接觸電阻 | 最大30mΩ |
絕緣電阻 | 最小100MΩ |
工作溫度 | -40℃ ~ +105℃ |
接觸材料 | 銅合金 |
主體絕緣材質 | LCP |
最大加工溫度 | 260℃±5℃ 5秒 |
