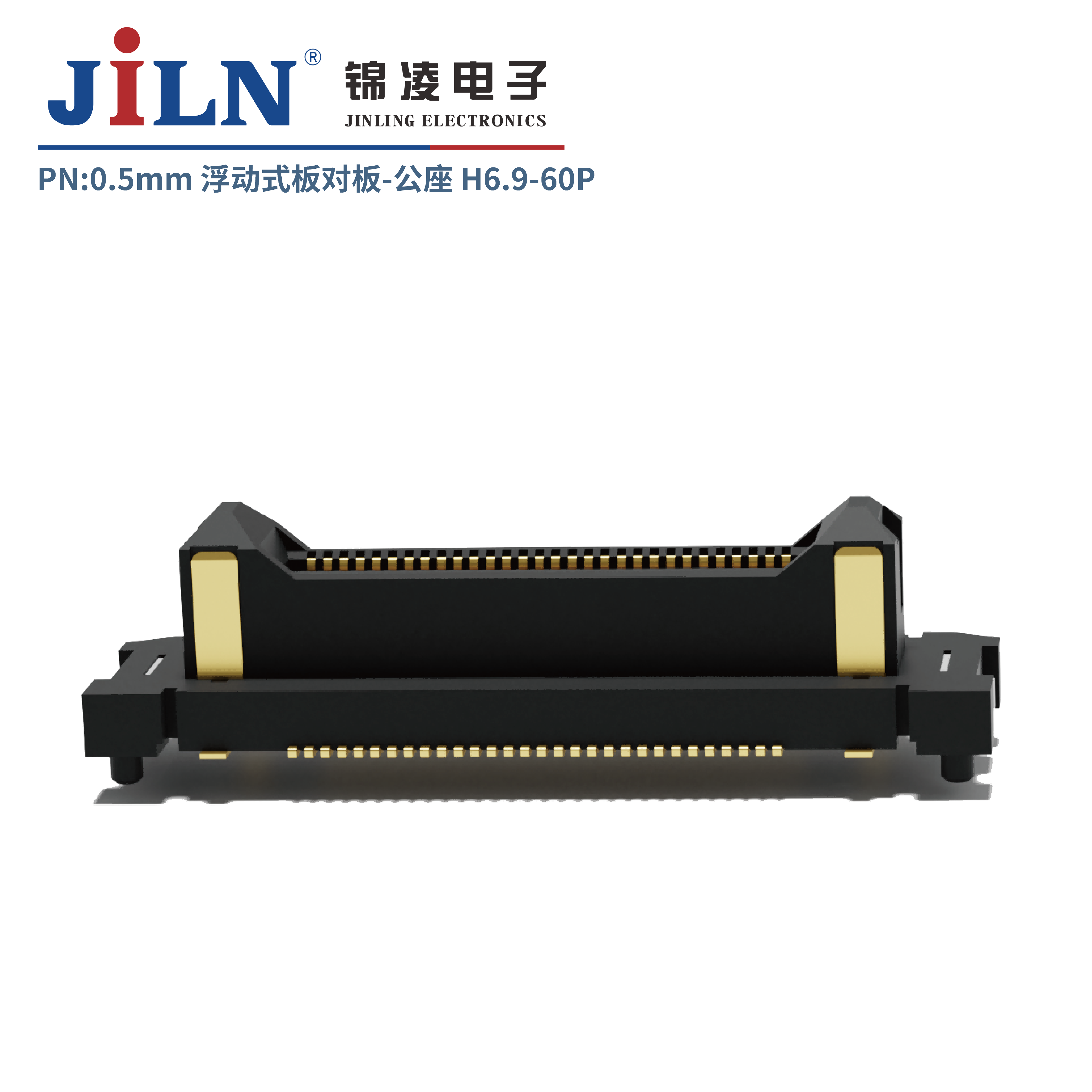

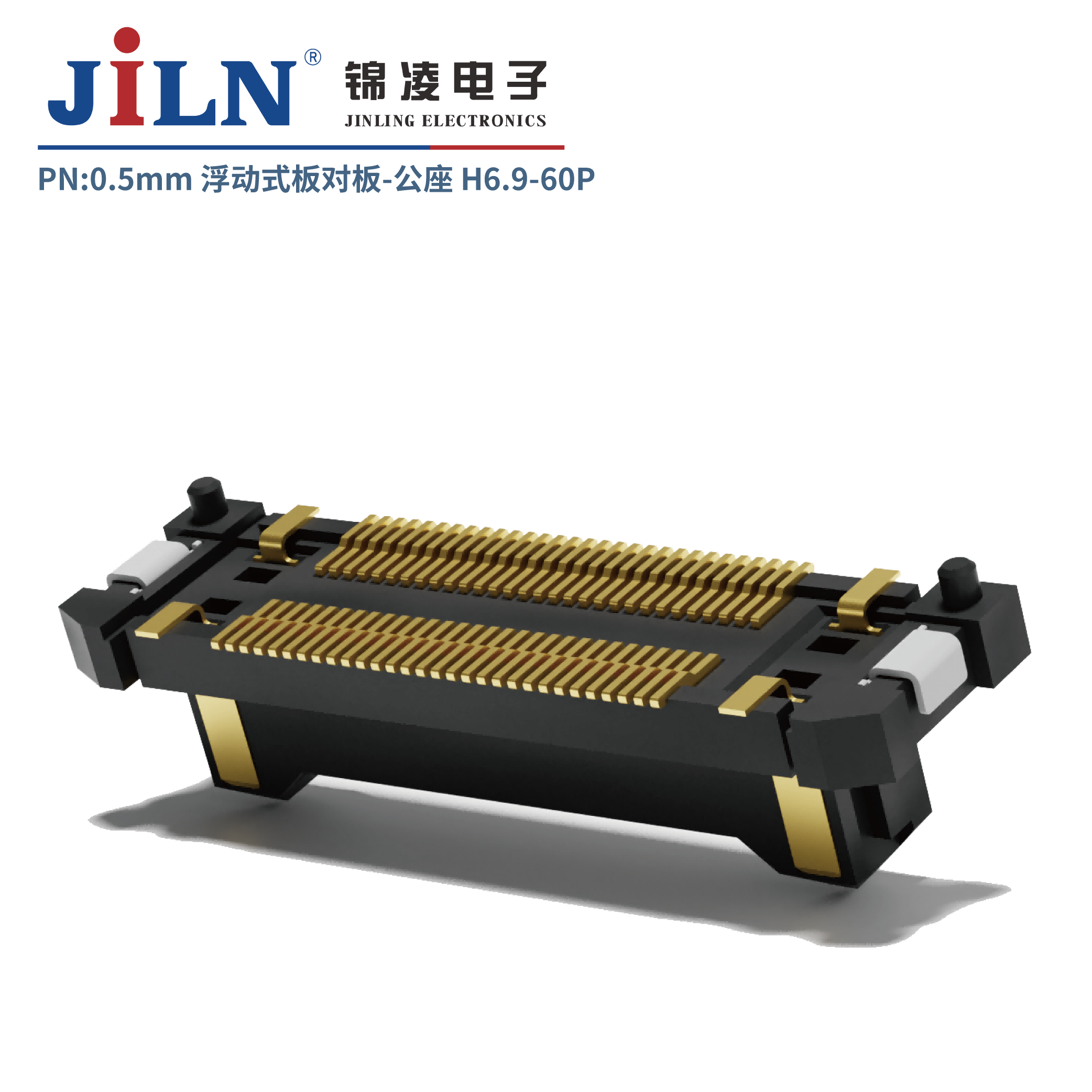

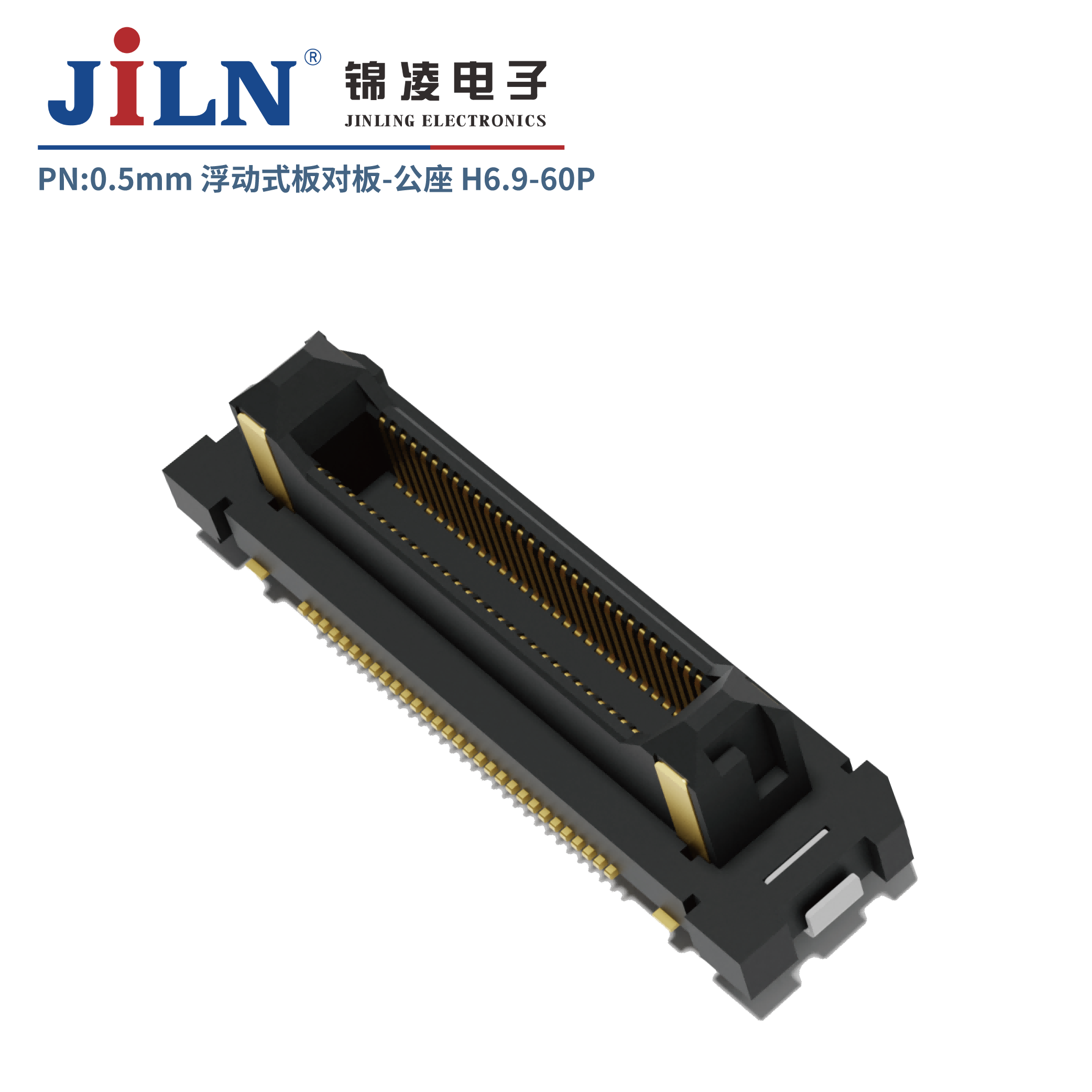

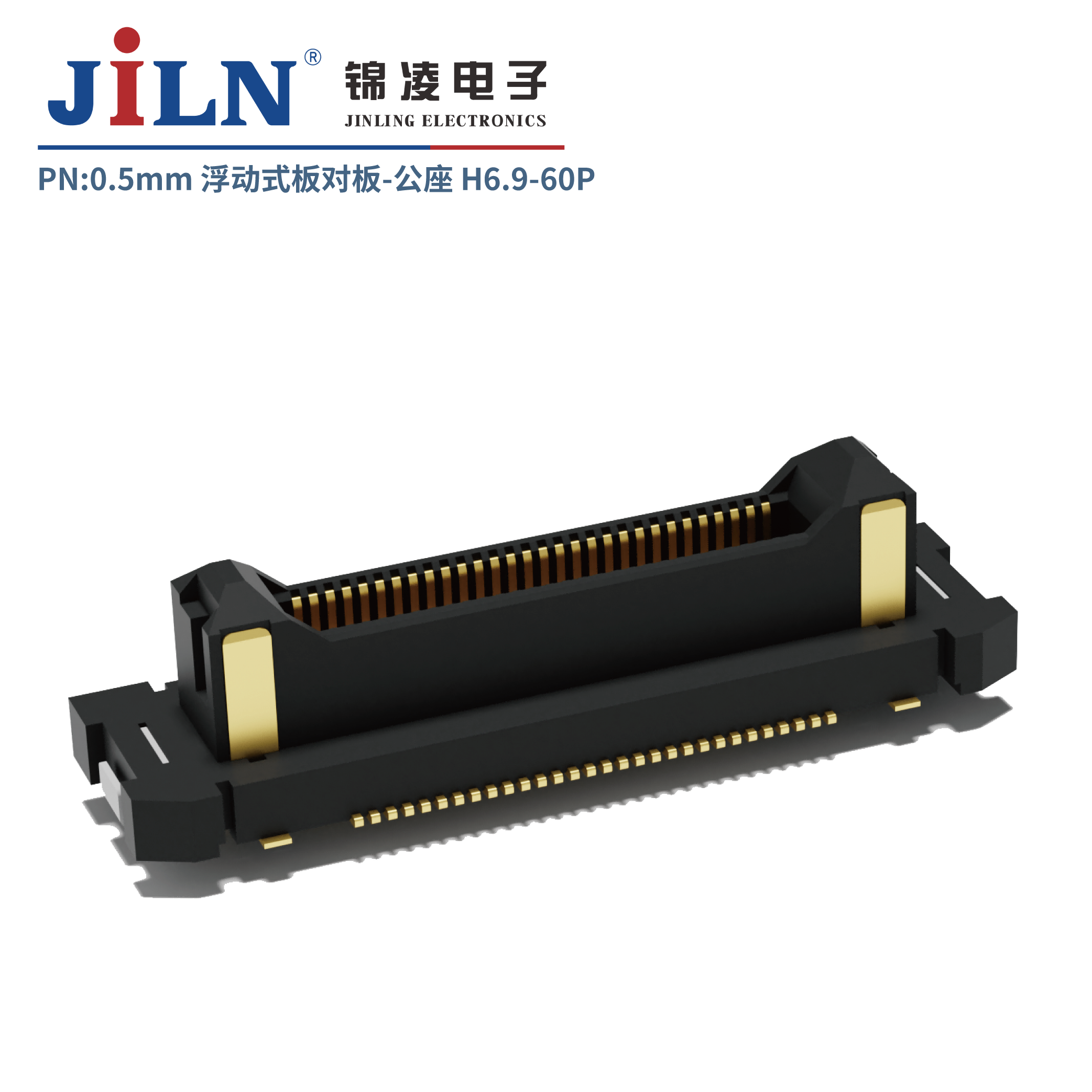

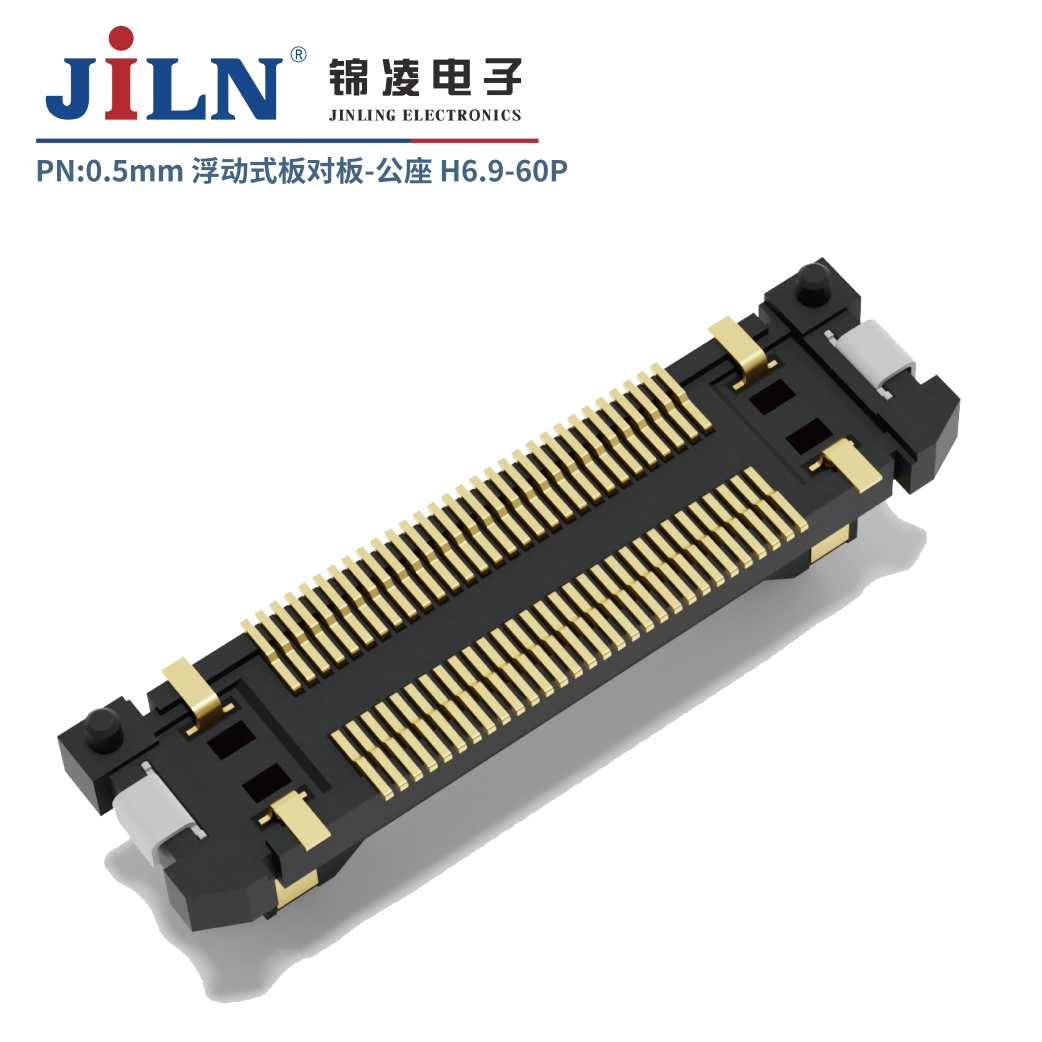

0.5mm高頻大電流浮動式板對板連接器/公座H6.9
| 料號 | 3726MXXX069XXXX0X |
| 系列 | 浮動式板對板連接器 |
| 位數 | 60Pin |
| 間距 | 0.5mm |
| 額定電流 | 信號端：0.5A/電源端：5.0A |
| 額定電壓 | 50V AC/DC |
| 安裝方式 | SMT立貼 |

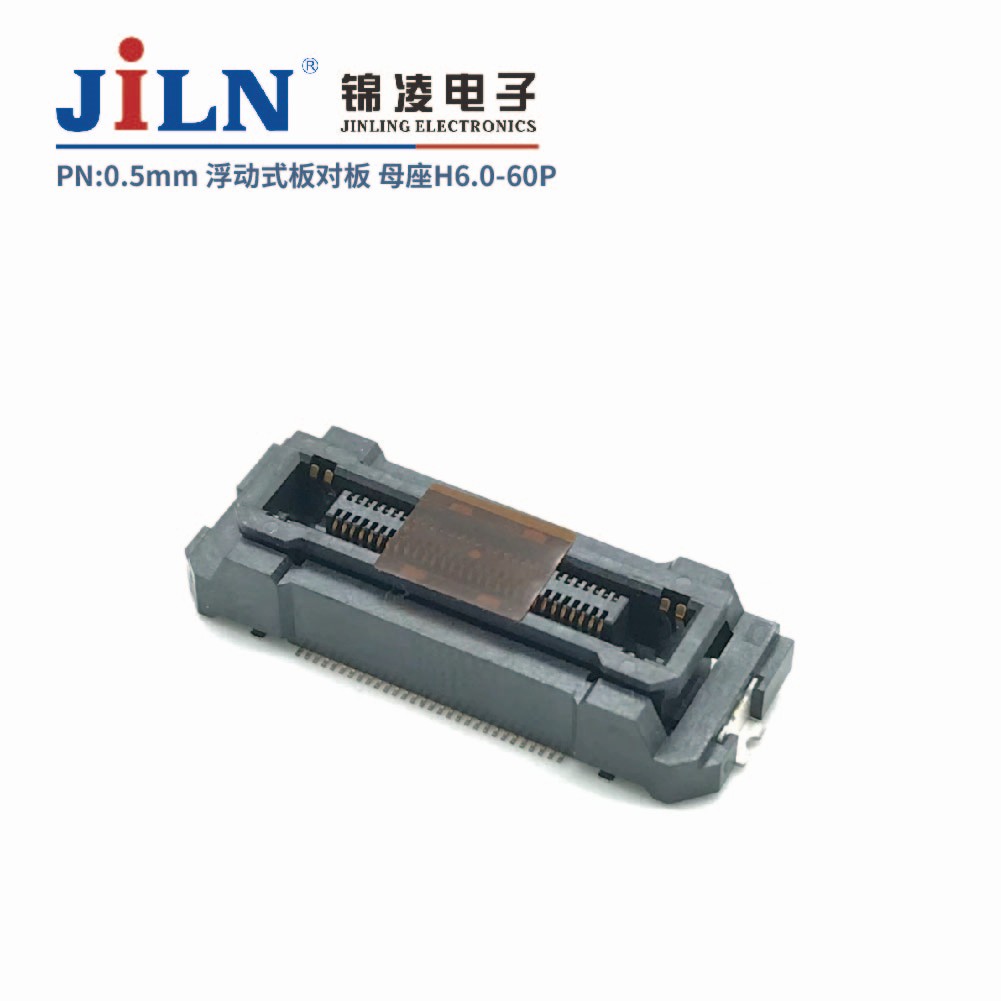

| 配合高度H | H:8.0(公座：6.9/母座：6.0) |
相關產品推薦
總覽
技術數據
產品認證
工程圖
下載
板對板連接器
板對板連接器是所有連接器產品類型中傳輸能力最強的連接器產品，主要應用于電力系統、通信網絡、金融制造、電梯、工業自動化、醫療設備、辦公設備、家電、軍工制造等行業。板對板連接器主要的間距有0.5mm、 0.635mm、 0.8mm、 1.00mm、 1.27mm等更多可為客戶定制化服務。板對板連接器作為板與板之間的核心電子元器件，在數據傳輸上起到了至關的作用。
由于電子化發展，越來越多的精密設備的誕生，這使越來越多的不同樣式的板對板連接器被制造出來。浮動式板對板連接器最小0.5毫米端子間距，該連接器可節省客戶產品的空間，而且為客戶創造更多電子儀器的靈感。浮動式板對板的設計工作提供靈活性，耐高溫，適合高度自動化生產，適用于新能源汽車，消費電子，工業等其他領域。
規格參數
| 料號 | 3726MXXX069XXXX0X |
| 系列 | 浮動式板對板 |
| 位數 | 60Pin |
| 間距 | 0.5mm |
| 高度 | 6.9mm |
| 類別 | 公座 |
| 安裝方式 | SMT立貼 |
材料/電氣參數
| （信號端）額定電流 | 0.5A |
| （電源端）額定電流 | 5.0A |
| 額定電壓 | 50V DC/AC RMS |
| 耐壓 | 200V AC/分 |
| 接觸電阻 | 最大80mΩ |
| 絕緣電阻 | 最小500MΩ |
| 工作溫度 | -40℃ ~ +105℃ |
| 接觸材料 | 磷銅 |
| 主體絕緣材質 | LCP |
| 最大加工溫度 | 260℃±5℃ 5秒 |
