2285-01XXXNXXRYX01

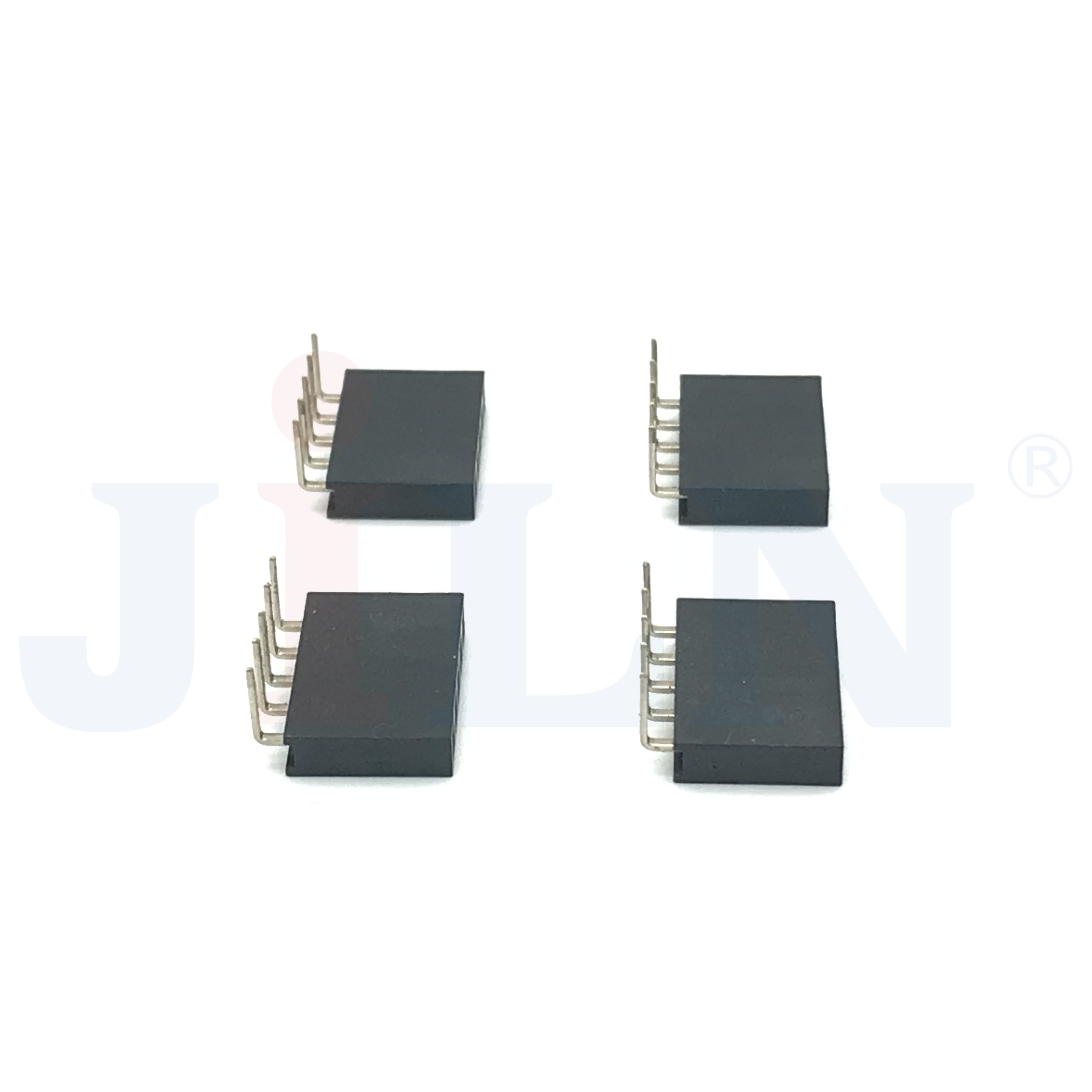

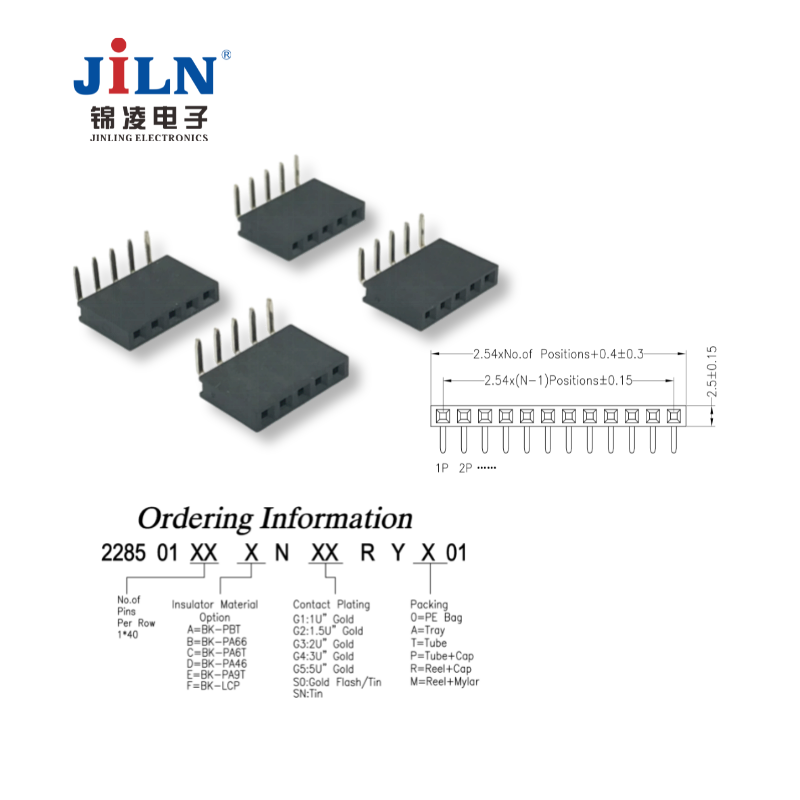

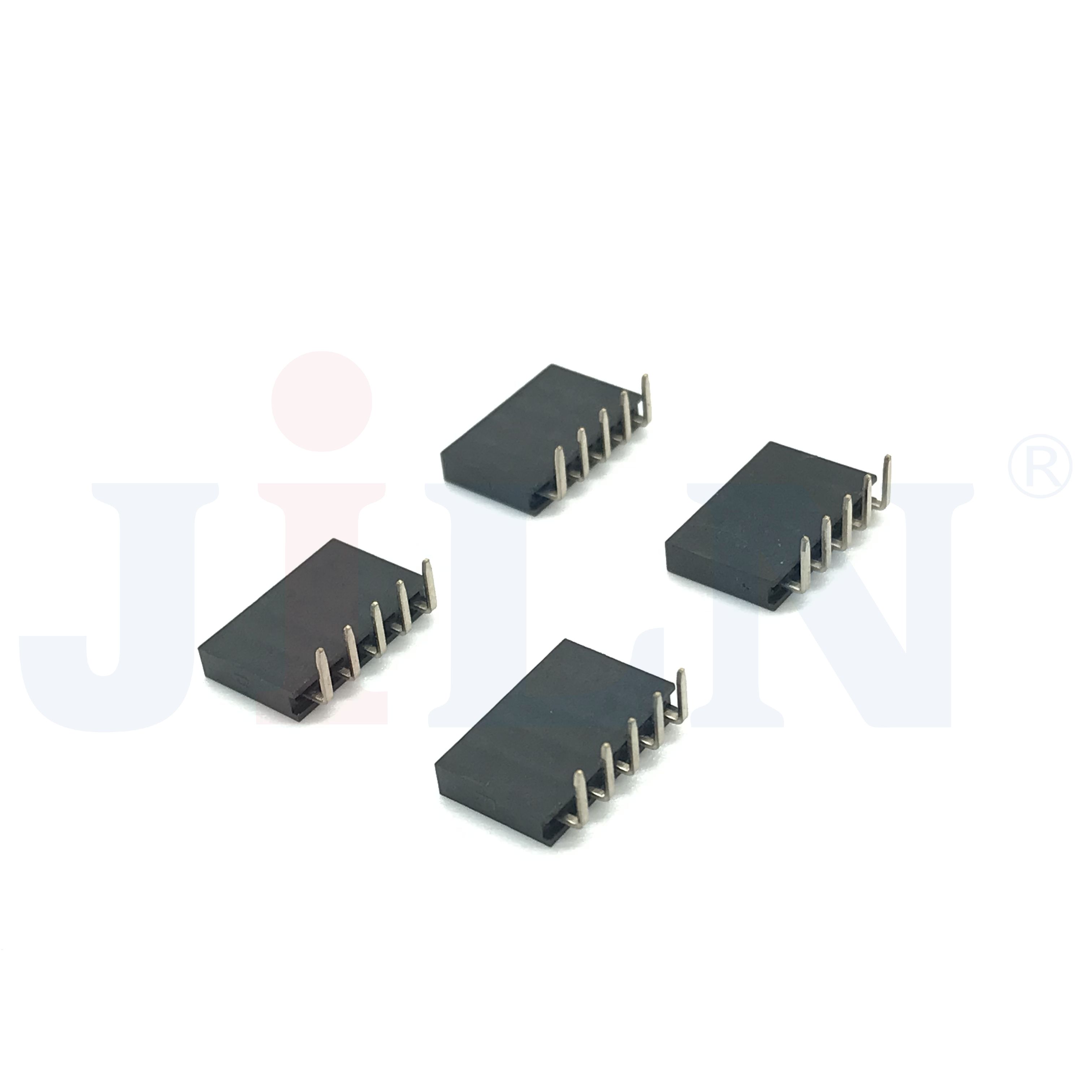

2285-01XXXNXXRYX01,2.54mm,單排,通孔焊接,90度
總覽
技術數據
產品認證

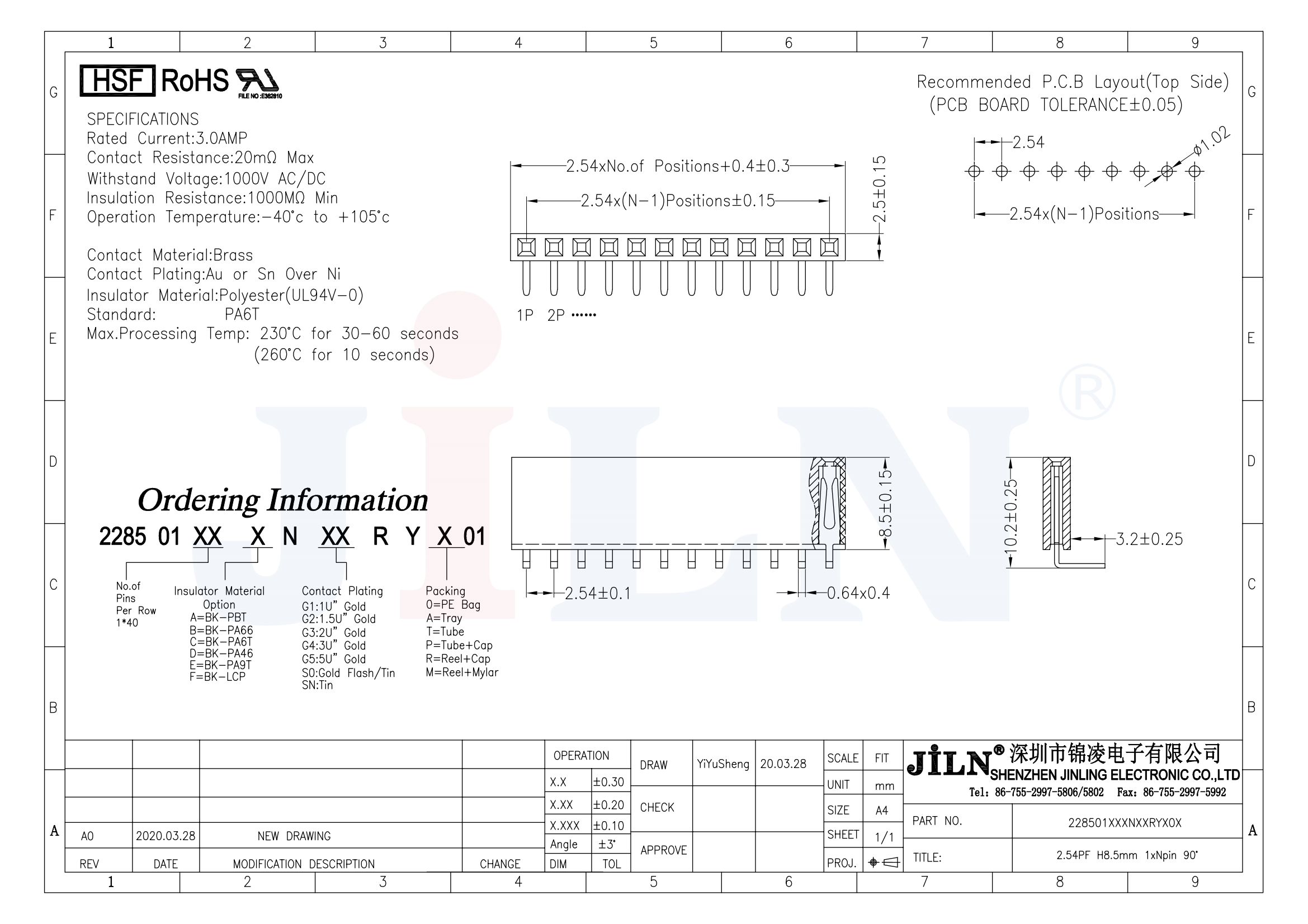

工程圖
下載
排母連接器
排母,連接器的一種，英文名稱：Female Header。是一種廣泛應用于 電子、電器、儀表中的通用連接器件，主要起到電流或信號傳輸?shù)淖饔?。通常與排針配套使用，構成板對板連接。
基礎參數
| 料號 | 2285-01XXXNXXRYX01 | ||
| 種類 | 排針連接器 | ||
| 規格(間距) | 2.54 | mm | |
| 類別 | 單排 | ||
| 高度 | 8.5 | mm | |
| 角度類型 | 90° | ||
| Pin數范圍值 | 1 | 40 | Pin數 |
工程參數
| 額定電流 | 3 | AMP | |
| 接觸電阻值 | 20 | mΩ Max | |
| 耐壓值 | 1000 | AC / DC | |
| 絕緣電阻值 | 1000 | mΩ Min | |
| 工作溫度值 | -40 | 105 | ° C |
| 接觸材料 | 黃銅 | ||
| 電鍍方式 | 鍍金 | ||
| 絕緣材質 | Polyester / LCP / UL94V0 / PBT PA6T / PA9T / PA66 | ||
| 標準材質 | PA6T | ||
| 最大加工溫度 | 230° C， 30-60 秒 260° C， 10 秒 | ||
