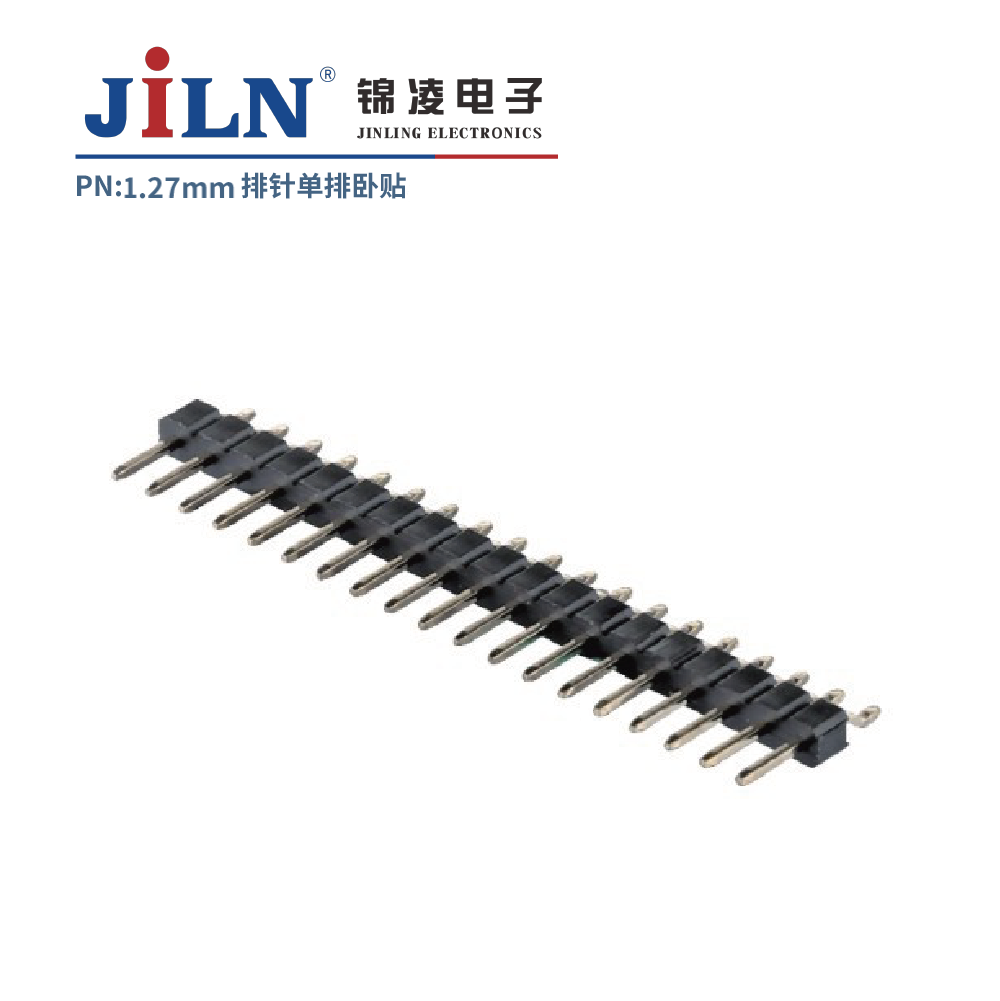

1.27mm排針/臥貼/單排/單塑/H1.5
| 料號 | 141511XXXNXXZXXXX0X |
| 系列 | 排針 |
| 位數 | 02~50Pin |
| 間距 | 1.27mm |
| 額定電流 | 1.0A |
| 額定電壓 | 250V AC/DC RMS |
| 安裝方式 | 90°SMT |
總覽
技術數據
產品認證

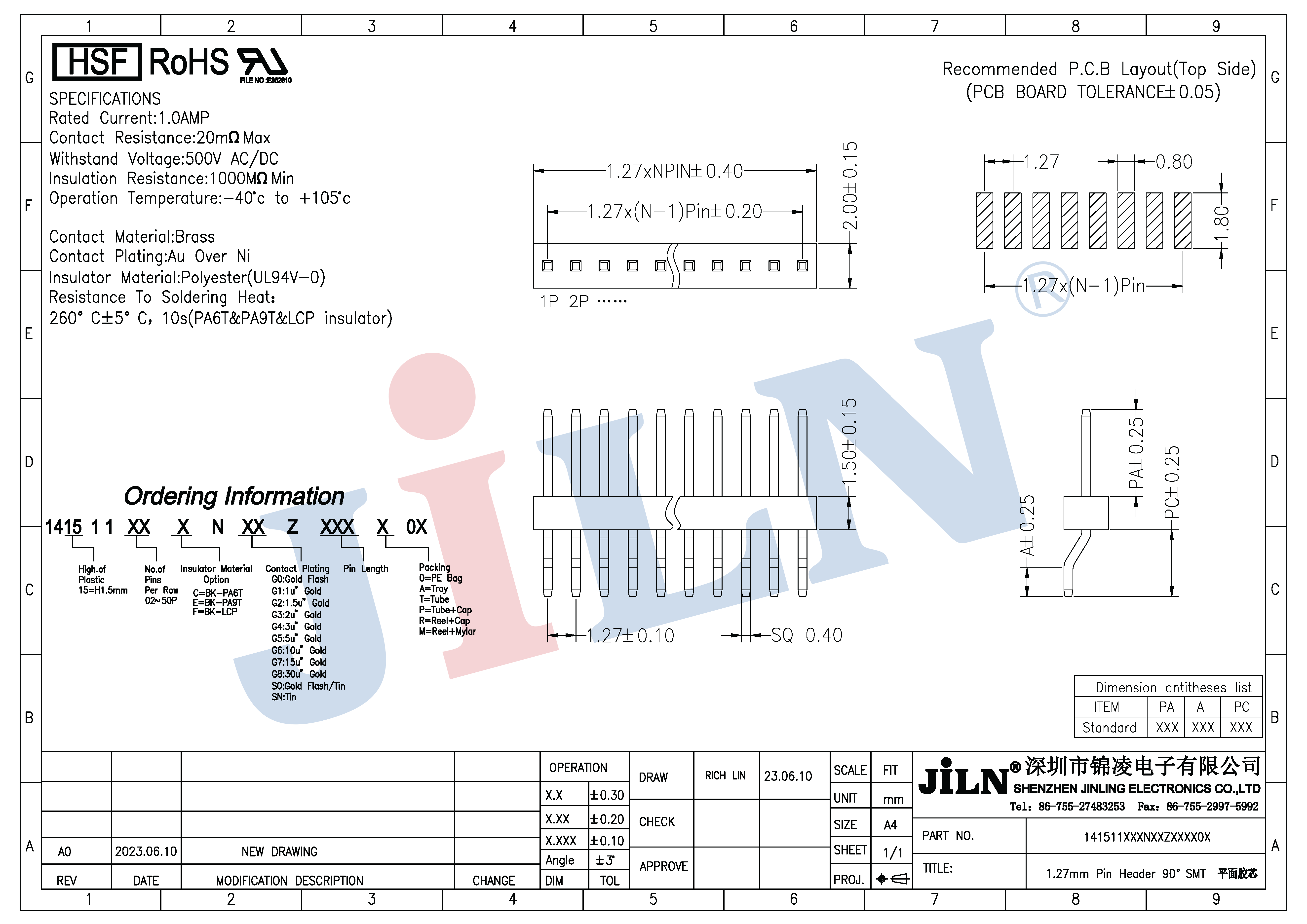

工程圖
下載
排針連接器
這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸?shù)娜蝿?wù)。通常與排母配套使用，構成板對板連接，或與電子線束端子配套使用，構成板對線連接:亦可獨立用干板與板連接由于不同產品所需要的規格并不相同，因此排針也有多種型號規格，按電子行業的排針連接器標準分類:根據間大致可分為2.54mm，2,00mm，1.27mm，1.00mm，0.8mm五類根據排數有單排，雙排針，三排等。
規格參數
| 料號 | 141511XXXNXXZXXXX0X |
| 系列 | 排針 |
| 位數 | 02~50Pin |
| 間距 | 1.27mm |
| 類別 | 公座 |
| 安裝方式 | 貼片式 |
材料/電氣參數
| 額定電流 | 1.0A |
| 額定電壓 | 250V AC/DC RMS |
| 耐壓 | 500V AC 60秒 |
| 接觸電阻 | 最大20mΩ |
| 絕緣電阻 | 最小1000MΩ |
| 工作溫度 | -40℃ ~ +105℃ |
| 接觸材料 | 銅合金 |
| 主體絕緣材質 | PA6T |
| 最大加工溫度 | 260℃±5℃ 5秒 |
