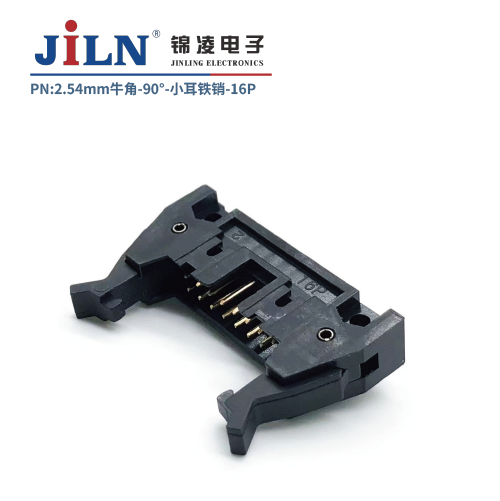

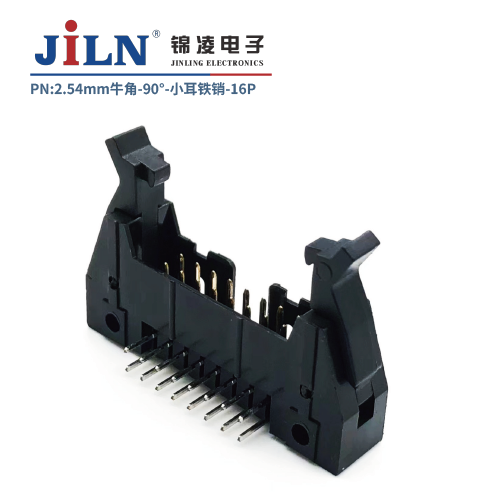

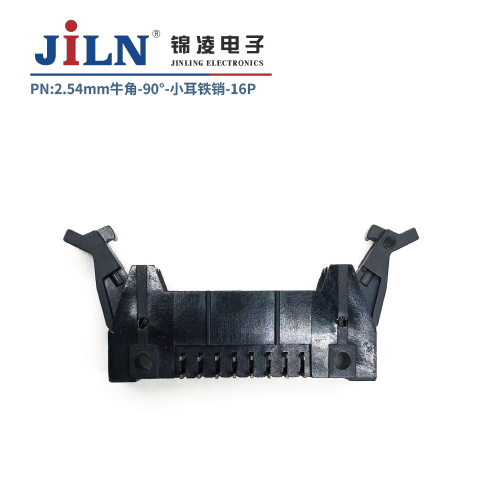

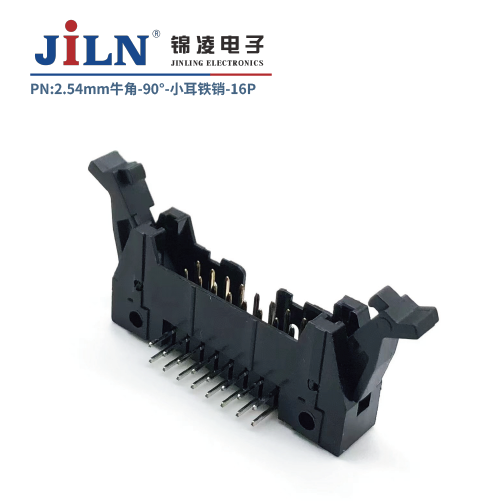

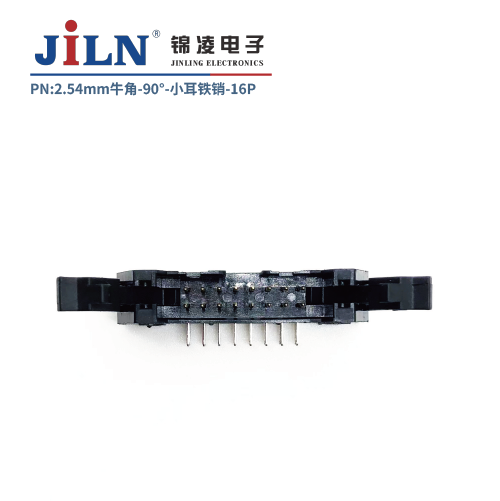

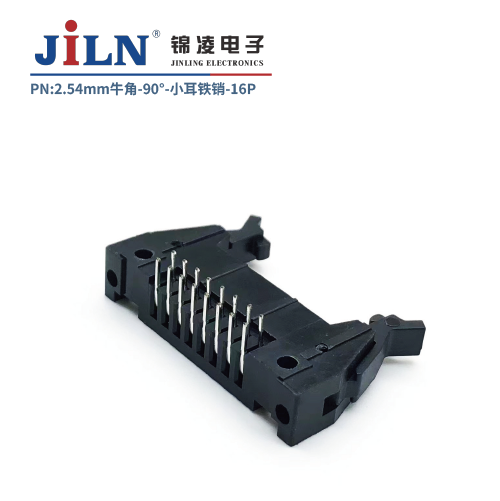

2.54mm牛角/小耳鐵銷/90°
| 料號 | 3311XXRXXXXSX0X |
| 種類 | 牛角 |
| 位數 | 6-64Pin |
| 間距 | 2.54mm |
| 額定電流 | 3.0A |
| 額定電壓 | 250V AC/DC |
| 安裝方式 | 90°插板 |
總覽
技術數據
產品認證

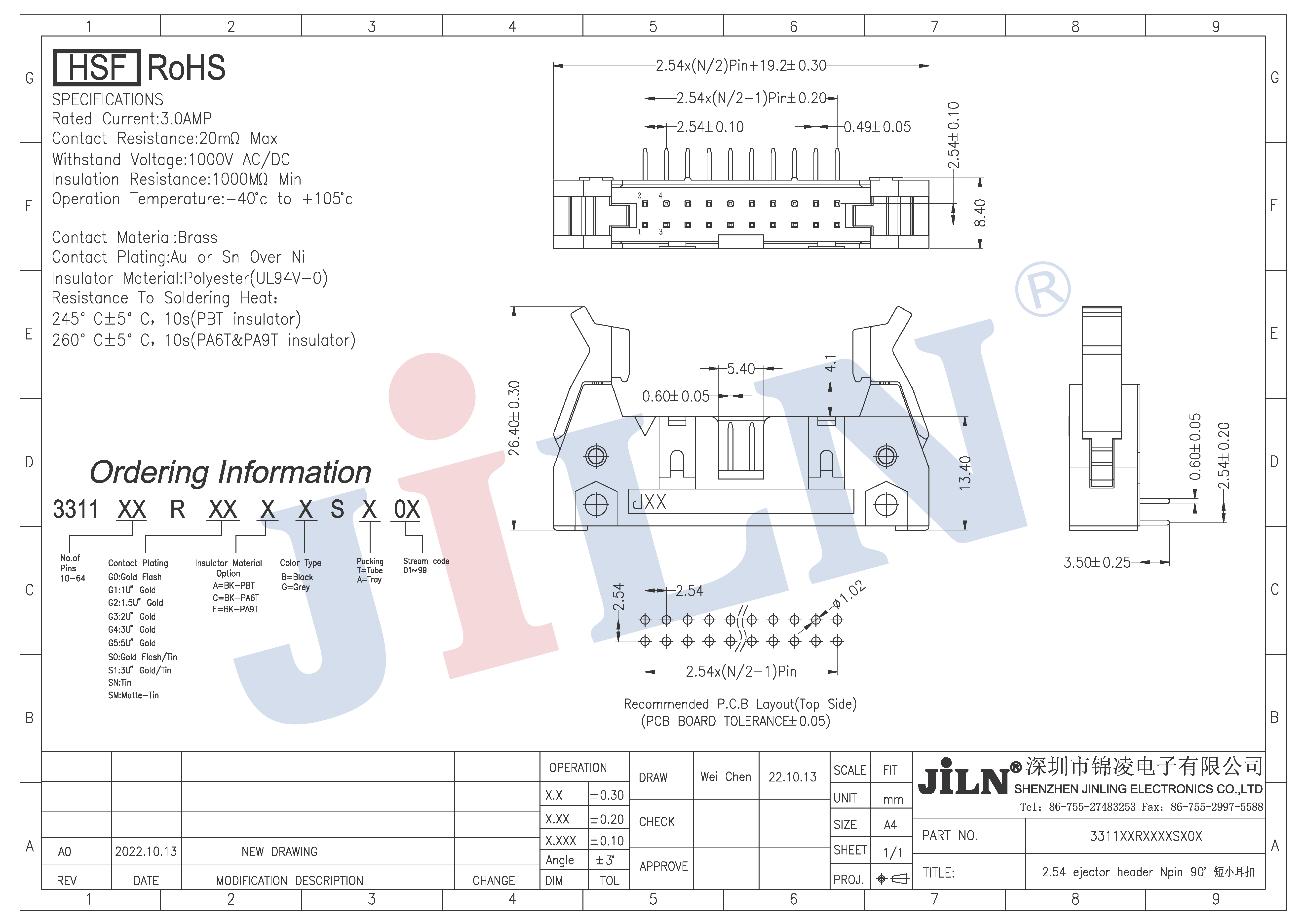

工程圖
下載
牛角連接器
牛角連接器從針腳間距上分可分為1.27間距，2.0間距及2.54間距牛角連接器，從引腳插針的焊板方式上區分，又可分為直針，彎針及貼片牛角連接器，牛角連接器的名稱由來主要是其接口上帶雙牛角卡扣，其作用是將IDC排線接口牢固地固定于牛角連接器上(這也是牛角連接器與簡牛連接器上主要的區別），牛角連接器在PCBA中的作用為連接相應規格的IDC排線，將其與另外的電路模組相連接，組成設計者所需要達到的電路功能，一般來說，其目的主要是為PCBA板傳輸控制信號和弱電流。
規格參數
| 料號 | 3311XXRXXXXSX0X |
| 種類 | 牛角 |
| 位數 | 6-64Pin |
| 間距 | 2.54mm |
| 類別 | 公座 |
| 安裝方式 | 90°插板 |
材料/電氣參數
| 額定電流 | 3.0A |
| 額定電壓 | 250V AC/DC |
| 耐壓 | 500V AC 60秒 |
| 接觸電阻 | 最大20mΩ |
| 絕緣電阻 | 最小1000MΩ |
| 工作溫度 | -40℃ ~ +105℃ |
| 接觸材料 | 銅合金 |
| 主體絕緣材質 | PA6T |
| 最大加工溫度 | 260℃±5℃ 10秒 |
